除污器詢價單

 詢價單位：*

聯系人：*

電話：*

 技術要求

5.臥式直通除污器

5.1 功能與用途

除污器的作用是用來和過濾管道中的雜質和污垢，保持系統內水質的潔凈，減少阻力，保護設備和防止管道堵塞。

5.2 設備結構與工作原理

 除污器的結構形式按標準圖R406選用臥式直通除污器。本次選用除污器的特點是濾網由原標準圖中規定的鍍鋅鐵絲網改進為不銹鋼濾網。在除污器中，水流由進水口進入筒體，經過濾網過濾的水流由出水口流出，污垢則沉降于除污器底部，經過排污排出。

5.3安裝與使用

除污器一般應設置于供暖系統的入口調壓裝置前或各設備入口前。直通式除污器安裝在水平管道上，安裝時殼上箭頭方向與水流方向一致。運行過程中應定期排污。

工作原理：

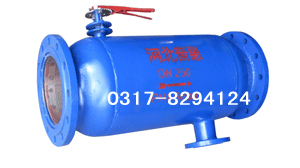

除污器工作時，蝶閥閥板處于全開狀態，介質由法蘭進入濾網內側，經網眼過濾后進入濾網外側，由出口法蘭離開除污器進入管路系統除污器排污時，蝶閥閥板處于關閉狀態，排污管外閥門打開，由于除污器內部介質與排污管外產生壓差，介質流向改變，由濾網外側流入內側、起反沖作用，將雜質和污物排出。排污過程中，大部分介質仍由出口法蘭進入管路系統，系統不停機。

 技術要求

3.5除污器

除污器是利用濾網進行除污的，可以在系統不停機的情況下反沖洗排污系統正常運行。

3.5.1技術要求

3.5.1.1濾網形式與尺寸應符合相關規范，可在系統運行過程中清洗過濾網，并將過濾器內的污物排除。公稱壓力1.6Mpa，供方應根據設備規范的要求來決定除污器的尺寸。

3.5.1.2設備制造應嚴格按機械制造標準進行生產。

3.5.1.3應能夠除去大于等于0.3mm的雜質。

3.5.1.4濾網應為AISI316L不銹鋼材料。

3.5.1.5除污器性能應符合有關標準、規范，并按照己經規定程序批準的圖樣及技術文件制造。

3.5.1.6一般焊接接頭基本型式與尺寸應符合GB985-80《手工電弧焊焊接接頭基本型式與尺寸》。

3.5.1.7焊接材料的機械性能應不低于母材的機械性能。

3.5.1.8焊縫不應有裂縫、灰渣、氣孔及未焊透等影響強度的缺陷，焊縫金屬應圓滑向母材過渡。

3.5.1.9當設備重量超過100kg時，應設置吊裝用的吊耳（支座）。

3.5.2材料

a.本節中所規定的材料要求為要求。

b.承壓部件所采用材料應根據有關標準提供化學成分分析和機械性能試驗的證書。

c.所有材料選擇應符合本規范及相關標準。

d.材料規范或標準應附在標書中。

3.5.3與管道連接

除污器將安裝在下表所列的管道上：

除污器與管道為法蘭連接，法蘭符合ISO標準，采用金屬石墨纏繞墊（安裝在法蘭之間）。

3.5.4表面處理

a.所有非不銹鋼材料的部件，除與介質接觸的內表面外，都在檢測后涂漆。

b.油漆的耐熱能力高于150℃，漆膜干后的厚度不小于0.2mm，在涂漆前金屬表面除污防銹符合ISO標準。

3.5.5材料試驗

a.材料和焊接的檢測按照2.1節的有關要求進行。

b.材料有材料化學分析和機械性能試驗的證明。

3.5.6設備材質（供方負責填寫）

過濾器

除污器
