臥式直通除污器03R402圖集DN150實物圖片

參照03R402圖集生產的臥式直通除污器DN150實物樣式。除污器圖集03R402屬于建筑標準設計圖集，這本圖集里集中各種除污器。其中臥式直通除污器較常用的除污器，除污器咨詢03178294124。

這本圖集除污器03R402里集中各式各樣的除污器，臥式直通除污器、立式直通除污器、臥式角通除污器、ZPG-L-I過濾器。圖集里有各除污器的總圖、明細表、尺寸表、零部件圖等資料。其中臥式直通除污器是使用量較大的一款。今天我們正好有按照除污器圖集03R402做的臥式直通除污器DN150的產品實物，提供給大家參看。

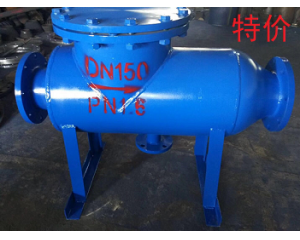

上面實物臥式直通除污器DN150口徑壓力PN1.6，左側是，右側是出口，上面是觀察孔人孔，這個人孔除了觀察用還一重要用處，就是腔子里面的除污器可以從這里取出來，下面那個小法蘭是排污口，這個排污口圖集上是絲扣式的，我們給做成法蘭式的啦，因為法蘭式使用。具體下邊腿子的支撐樣子，可以根據現場需要細節上參照圖集靈活變動些。整體看這個臥式直通除污器DN150還是與圖集03R402是基本一樣的，圖集上就是這個樣式。咨詢了解03R402圖集除污器撥打電話03178294124。

圖集03R402除污器系列產品：
