用途：用于測量流經自來水管道水的體積總量。
工作條件：水壓：不超過1.0MPa(10bar)水溫：0.1℃～50℃

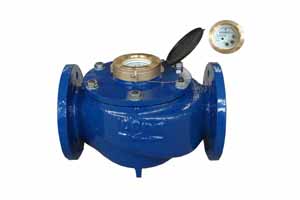

多流旋翼液封式冷水表LXSY-(80～150)E特點：本水表為不可拆濕式水表，該水表具有結構新穎、計量準確。具有以下優點：性能穩定;傳動性能穩定;可以測量水質較硬和含垢、含懸浮顆粒的水質;壓力損失小,讀數直觀,使用壽命長;根據需要可配有遠傳發訊裝置.脈沖當量有100升/脈沖和1000升/脈沖供選擇
主要技術參數
| 公稱口徑 |
計量等級 |
過載流量 Q4 |
常用流量 Q3 |
分界流量 Q2 |
流量 Q1 |
讀數 |
讀數 |
| mm |
Q3/Q1
|
m3/h |
m3 |
| 80 |
40 |
50 |
40 |
1.6 |
1.0 |
0.01 |
999999.99 |
| 100 |
40 |
78.75 |
63 |
2.52 |
1.575 |
0.01 |
999999.99 |
| 150 |
40 |
200 |
160 |
6.4 |
4.0 |
0.01 |
999999.99 |

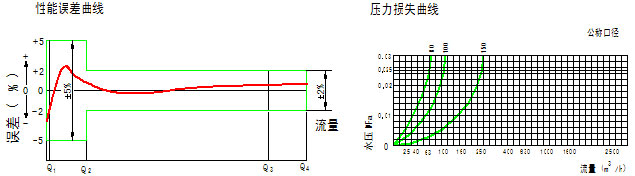

多流旋翼液封式冷水表LXSY-(80～150)E示值誤差值：
從分界流量到過載流量為 ±2%，從流量到分界流量（不包括分界流量）為 ± 5%
多流旋翼液封式冷水表LXSY-(80～150)E外形尺寸及重量
| 口徑 |
長 L |
寬 B |
高 H |
水表連接法蘭 |
重量 |
| 法蘭外徑D1 |
螺栓孔中心直徑 D2 |
連接螺栓 |
| mm |
kg |
| 80 |
370 |
316 |
269.5 |
200 |
160 |
8-M16 |
35 |
| 100 |
370 |
328 |
290 |
220 |
180 |
8-M16 |
42.5 |
| 150 |
500 |
406 |
380 |
285 |
240 |
8-M20 |
89.5 |
外形尺寸  |
