DN40-DN200IC大口徑智能水表使用說明書

二、 大口徑智能IC卡水表使用說明

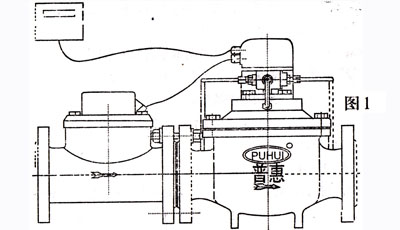

1 普通IC卡水表（見圖1）
A、顯示水量體積單位：m3
B、顯示容量為六位整數。
C、七種（交費、數字、讀卡錯、檢漏、電壓低、關閥、E-E）顯示。
D、解釋：
1、顯示“交費”：表示已購水量已經達到警惕水量，應及時購水。
2、顯示“數字”；本水表剩余的可用水量。
3、顯示“讀卡錯”卡未插好或者是插入不是本水表的IC卡請在插入本水表的IC卡。
4、顯示“電壓低”：表示電池欠壓，應該及時換電池。
5、顯示“關閥”：表示水表閥門處于關閉狀態。
6、顯示“E-E”“檢漏”：表示水表受到強磁干擾，請及時檢查糾正。

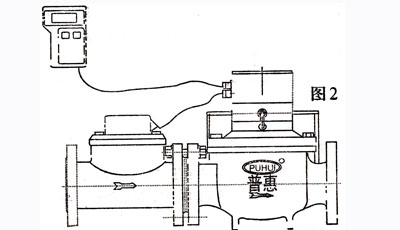

2 手持器顯示：（見圖2）
1、E&sup2；錯顯示E-01，閥門自動關閉。
2、閥體電壓低時，閥門自動關閉，手持器顯示E-02，欠電點設定為0.5V，報警電壓設為5.2V，閥體部分欠電報警時，閥體自動關閉，手持器不顯示不返寫卡。通訊過后改變相應標志開閥。
3、當RB5和RB7同時為高電平時，閥體部分關掉閥門，每分鐘自檢一次，如當RB5和RB7不同時為一時則撤銷受攻擊關閥（防剪線正常），自檢一百次后不在自檢。再次上電時，如當RB5和RB7不同時為一時則撤銷受攻擊關閥。當RB5和RB7同時為了電平時液晶顯示E-03，被攻擊符。
4、當防剪線斷掉時，閥體部分關掉閥門，每分鐘自檢一次，如果防剪線恢復正常則撤銷掉防剪線關閥，自檢一百次后不在自檢。再次上電時如果防剪線恢復正常則撤銷防剪線關閥。當防剪線斷掉時液晶顯示E-04，被攻擊符。
5、閥門壞時顯示E-05，不影響其他操作。
6、通信錯時，顯示E-06，圈叉。
7、讀卡錯時，顯示IC卡，Χ。
8、開閥狀態顯示剩余水量，“ok”。
9、當手持器電池須換時，開機后閃爍顯示換電池符30秒后掉電。
10、當計算后的剩余量大于限購量時液晶顯示HHHH,顯示“限制字符”，卡內水量不加入E&sup2中顯示剩余水量。
11、手持器在讀出閥體部分內容時，自動顯示累計用水量，顯示四秒，顯示期間，如果按讀卡鍵則顯示剩余水量，如果在四秒內無按鍵動作，則顯示圈OK，等待用戶插卡，等待三十秒后如果無按鍵動作關機掉電，在顯示剩余水量時，四秒內如有按鍵則同時顯示賒欠水量，電壓及液晶顯示1-4。

三、智能IC卡水表DN40-DN350外形尺寸

四、智能IC卡水表安裝說明

1 選擇水表時應以管道經常使用流量接近或小于水表的常用流量，不能單純以管道口徑確定水表口徑。
2 新裝管道應先管道內的石子、泥沙等雜物后再安裝水表，以防止水表損壞或發生故障。建議安裝過濾器。
3 水表度盤朝上水平安裝，表殼箭頭方向應與管道內水流方向一致，水表上游應安裝流量整直裝置或整流直管段，整流直管段長度大于5倍水表口徑。
4 水表不應承受由管子引起的過度應力，需要時水表應安裝在底座或托架上。
5 水表遠離震動源，震動會影響水表精度。
6 水表應進行防暴曬和防冰凍保護措施。
7 為補償水表安裝中出現的誤差，便于拆裝，水表下游建議安裝相應口徑的伸縮節。
8 為了水表維護方便，建議在其上、下游適當位置安裝閥門。
9 水表數據集中器應安裝于室內或防雨防凍的位置。
10 水表用戶不得對水表、數據集中器或手持器式水表的控制部分隨意拆卸裝，遇到問題可與有關部門聯系解決。
11 普通IC卡水表采樣發訊線與閥門控制線不超過20米（長度可專門制作），應注意拆斷。手持器式水表數據傳輸線不超過3米。

五、智能IC卡水表用戶須知

1 請面對用戶卡正面持卡，按箭頭方向插入導向槽。用戶卡務必插到底（手持器抄表器插卡后要手動按“輸入”鍵方可讀入數據，查表時要手動按“讀卡”鍵方可查使用水量）。
2普通IC卡水表凈將新購水的用戶卡插入，顯示屏顯示新購水量。拔出用戶卡后，顯示屏顯示可用水量（可用水量=原表內可用水量+IC卡中的新購水量）。手持器式水表接好數據線，按輸入鍵顯示”0.0”通信正常后，將新購水的用戶卡插入屏顯示本次購水量，其他操作按手持器說明操作。
3因意外原因閥門關閉，用戶將用戶卡重新插入后，如有剩余水量閥門仍可打開。用戶按上述操作后仍不能打開閥門時請及時與銷售或制造單位聯系，請勿擅自拆裝。
4用戶將用戶卡插拔一次后，方可重新購水。
5本表的計量基準是機械式水表。當預付費系統出故障，暫無法一新時，應以機械指針讀數作為收費依據。
6普通IC卡水表在條件允許用220V的電源時盡呆能用220的電源，如果條件不允許時，用內部電池，當內部電池欠壓，顯示屏上顯示“電壓低”，及時行電池，換新電池后，如有剩余水量閥門約一分鐘后打開，或再插入一次用戶卡，閥門也會自動打開。如仍不換電池，自動關閉閥門。
7.水表在供水系列停水后，供水管道內的水倒流時，閥門具有緩閉功能可錘，表芯不易損壞。

六、智能IC卡水表怎樣使用IC卡：

1、怎樣用IC卡購不？
答：用戶大水表新裝入戶后，到本水表管理部門（或營業點），將個人的詳細資料輸入電腦開戶后，即可購水。操作員將IC卡插入讀寫器中，按用戶要求寫入水量，并出具收據憑據。
2、怎樣使用IC卡？
答：（1）用戶將購有水量的IC卡插入水表，觀察液晶顯示屏讀數是否正確后，方可讀卡。
注意：在讀卡未完時，禁止拔出IC卡，否則可能會損壞IC卡，并且IC卡內的數據可能不會存入水表，也有可能造成IC卡中的購水量丟失。
（2）當可用水量用至設定時，顯示報警，水表自動關閉閥門，此時插入用戶卡，可再打開閥門繼續用水，用戶應用時到本水表管理部門購水。
3、IC卡損壞或遺失怎么辦？
答：IC卡是一種經過加密處理的邏輯加密卡，卡上記錄有用戶信息、密碼、水表編號、卡號以及購水量等其他數據，用戶應避開磁場、熱源等場所，妥善IC卡。為節約電能，可長期將IC卡插在水表中。如IC卡遺失或損壞，請用戶到營業點按照規定辦理補卡手續。
如遺失的卡中有購水量，營業點補卡時只收取卡錢，不再收取水費。
4、水表出故障、損壞怎么辦？
答：如水表出現故障，不能正常供水，用戶應立即通知水表管理部門前來處理。如換水表，則由水表管理部門用專有的方法將水表中的剩余水量轉存到新表中，待水表修好后再換回來。
5、普通IC卡式水表顯示“卡錯”不讀怎么辦？
答：（1）卡未插好或非本水表IC卡,請用本水表IC卡重試。
（2）卡上占有油污或水，請用干布擦拭干凈后重試。
（3）如重試還是不行，則IC卡損壞，請到營業點按照規定辦理補卡手續。
6、開，水表不供水怎么辦？
答：（1）本地停水可水壓不夠。
（2）普通IC卡式水表電池電量不足，水表自動關閉閥門，請換外部電池。
（3）可用水量到達警惕水量是，自動關閉水表閥門，此時插入用戶卡，可再打開閥門繼續用水。提醒用戶用時購水輸入。
（4）如顯示“故障”及“E-E”代碼量，請與水表管理部門聯系。
7、平時如何保管IC卡水表？
答：平時要不定期檢查IC卡水表，盡量保持IC卡水表工作環境的通風、干燥,IC卡水表的控制器密封性能較好，在潮濕環境下仍能正常工作，但應控制器、電池不要沾水，負責會增加耗電量，縮短電池壽命。

七、智能IC卡水表產品“三包”原則

1、凡屬質量原因所造成的水表故障，本廠實行 三包 自購買日起為一年。
2、人為造成的損壞，本廠負責收費檢修。按檢修項目保用三個月。
3、由于安裝不當造成水表損壞不屬 三包 范圍。
