籃式過濾器2.5MPa結構設計要求與籃式過濾器結構
籃式過濾器2.5MPa結構具體制造的細節要求
3.籃式過濾器2.5MPa結構強度計算
— 強度計算按《壓力容器》（GB 150.1～GB 150.4-2011）的規定執行。
— 由支座、管系和內外部附件引起的應力集中，應采用墊板、加強件等降低此類局部應力，且應滿足規范要求。
4.制造
站內籃式過濾器的制造應按照《壓力容器》（GB 150.1～GB 150.4-2011）的有關規定進行。設備的制造、檢驗與驗收還應符合設計文件和圖樣的要求。
5.籃式過濾器2.5MPa除遵照《壓力容器》（GB 150.1～GB 150.4-2011）的規定外，尚應滿足下列要求：
— 焊工資格應按《固定式壓力容器技術監察規程》執行。
— 殼體的對接焊接接頭應采用《氣焊、焊條電弧焊、氣體保護焊和束焊的推薦破口》（GB/T985.1-2008）或《埋弧焊的推薦破口》（GB/T985.2-2008）中規定的焊接形式。焊接中所選用的焊接方法及坡口形狀應能焊接接頭全焊透，不允許焊縫根部未熔合、未焊透及裂紋等缺陷存在。
—所有的對接焊接坡口機加工成型。
—如需要，焊接接頭應在規定溫度下做低溫沖擊試驗。
—焊縫余高應達到《壓力容器》（GB 150.1～GB 150.4-2011）的規定。

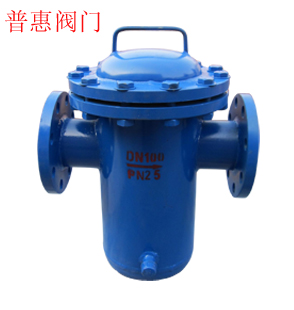

6.接管(籃式過濾器結構圖)
—所有殼體的開口接管（壓力表接管除外）均采用對焊法蘭連接，接管口徑為DN150毫米。法蘭等級應由站內籃式過濾器設計壓力和設計溫度確定，且應符合規范要求。
—站內籃式過濾器應設有排氣孔和底部排污孔，排氣孔和排污孔應與站內籃式過濾器內壁齊平。
—所有接管的開口不應位于縱焊縫上，并應避開環焊縫。
7.其他附件
—在進行水壓試驗之前，所有與站內籃式過濾器的相焊件都應焊接完畢。
—焊接附件與殼體連接，采用墊板和加強件時，應采用連續焊縫。
