手動蝶閥工作條件與手動蝶閥性能要求

 手動蝶閥三偏心結構使閥門在關閉時閥座密封圈可以進行自調整，手動蝶閥閥門在各種工況條件下都能夠緊密密封。手動蝶閥閥座材料為、的Inconel 718合金，性好，在高溫循環狀態下能夠保持緊密密封。閥門在開關時金屬蝶板和閥座間無摩擦，減小了蝶板和閥座間的磨損，延長閥門使用壽命。蝶板開/關角度大，閥門在關閉時可能出現的粘連或堵塞現象。低開啟扭矩可以選擇經濟的執行機構。閥門能夠承受集中供熱管網上可能產生的軸向載荷 300 N/mm2 。閥門全通徑，較大的流通直徑優良的流通曲線。

 電動蝶閥在正常的工作條件下，DN400及以上的閥門一個大的主閥帶一個小的旁通球閥，兩者均處于全開狀態。

 在閥門關斷時，先關大的主閥，之后再關旁通閥，閥門關斷將在的流量下進行。然而在某些情況下，這一閥門組也可能在大流量的情況下關斷。閥門的設計在閥門本身驅動器或其他本招標文件所述的部件失靈時，不得出現閥門突然關閥的情況。若發生這種情況，將導致系統壓力驟增，從而對系統的其他部分產生破壞。

  手動蝶閥的設計閥門本身或其他部件失靈時，不得出現閥門突然關閉的情況。

 --壓力: 1.6MPa，

 --操作溫度+130℃，-40℃

 --壓力－溫度比將采用ANSI 150級或PN16。

 --嚴密性: 閥門在受壓狀態下實現雙向同等級密封，當?shù)逡贿呌兴畨海硪贿厸](méi)有水壓時（提供測試報告），泄漏量滿足ANSIB16.104V級或EN12266-1，B級標準（高于ISO5208 B級），雙向滿足標準。

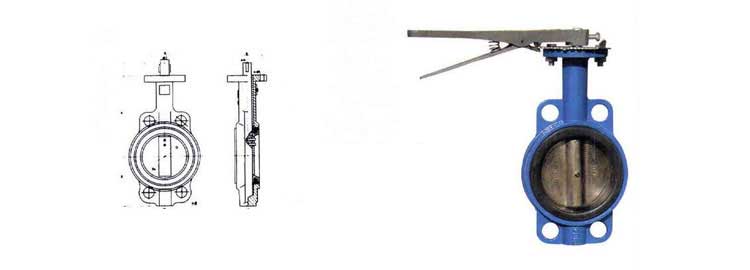

相關產品：對夾式蝶閥，暗桿彈性座封閘閥。
